製品の機能と特徴
- LTE通信モジュール搭載
- 電話回線不要
- 8接点入力対応
- SMS
- 音声
- Eメール通報
- USB接続で設定可能
・「WhiteLock21MM」(ホワイトロック21MM)は外部からの入力信号に応じて、携帯電話機、PHS電話機、一般電話機などへ音声で通報したり、各社の携帯電話機へSMSメールで自動通報する監視装置です。
・本体に搭載された、LTE通信モジュールからLTE(4G)を使用して通報を行います。
モジュール搭載なので携帯電話機は不要です。また、固定電話回線が引けない場所でも設置できます。
・AC100V電源が無いところではソーラーシステムもご利用になれます。
・通報先毎に監視する入力信号(8接点)の指定が可能です。
・LTE通信モジュールを内蔵しています。
【ご購入前の注意事項】
WhiteLock21MMに対して、NTTドコモ、またはNTTドコモ回線を利用する各MVNO事業者が何ら保証するものではありません。
【LTE申し込み方法について】
WhiteLock21MMは、NTTドコモの「LTEサービス」をご利用頂くことにより音声通報やSMS通報等の機能をご利用いただけます。
ドコモの回線契約済みのSIMカード(タテ25mmヨコ15mm)をお客様でご用意ください。
全国のドコモショップ窓口(またはドコモオンラインショップ)にて、SIMカードのご契約が可能です。
また、NTTドコモ回線を利用した各MVNO(格安SIM)でもSIMカードのご契約が可能です。
※「irumo(イルモ)」新規お申し込みの受付は2025年6月4日（水）をもって終了しました。
電波について
「WhiteLock21MM」(ホワイトロック21MM)はLTE(4G)を使って通報を行います。
電波の特性上、通報がきてもすぐに回線が切れたり、通報先で音声メッセージが聞こえなかったりする事があります。
ドコモホームページに、電波の特性について記載がありますので参照下さい。
https://www.docomo.ne.jp/area/connect/know/

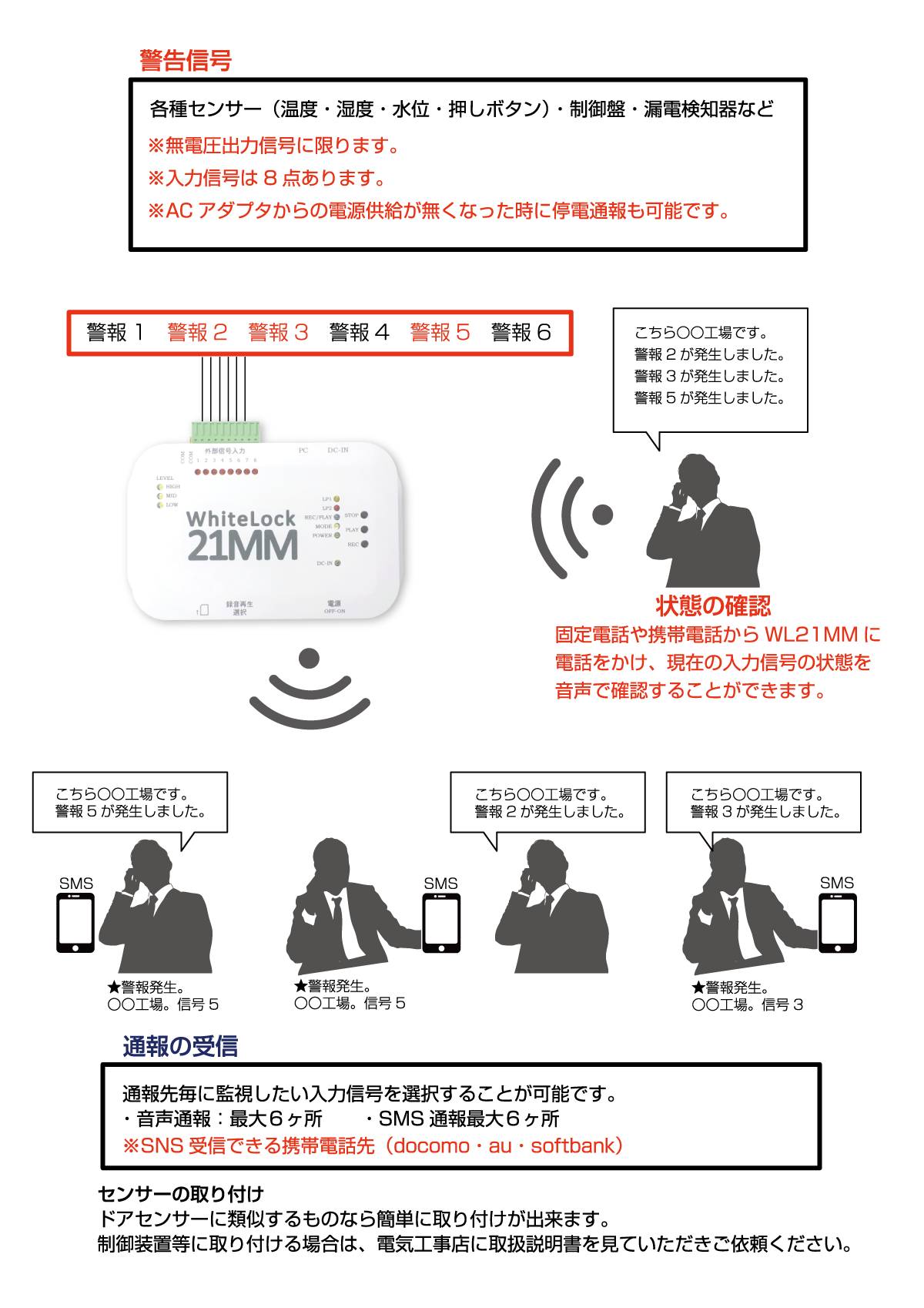

取り付け方とシステム構築例
仕様
| 適用回線 | ドコモLTE回線(UE-Category1) |
|---|---|
| 対応周波数帯域 | 2100MHz帯 800MHz帯 |
| SIMカード | 標準SIMカード |
| 動作設定 | パソコン用専用ソフトウェアで設定内容を転送する |
| 信号入力点数 | 8点(無電圧接点、オープンコレクタ) |
| 停電復電検知機能 | 本体内部に停電復電検出機能搭載。 停電検出時間設定あり。 |
| 自動発信 | 入力変化。検出時間設定あり。 |
| 呼出電話番号設定 | 最大6ヶ所 |
| SMSメール通報 | 最大6ヶ所 |
| 話し中検知機能 | あり(話し中及び通信が確立しないときにリダイヤル最大30分間) |
| 音声録音方式 | 圧縮無し直接録音方式 |
| 音声録音時間 | 12チャンネル(各チャンネル12.5秒) |
| 録音再生方法 | マイクとスピーカーを搭載。 録音・停止・再生ボタン操作による。 |
| 停電保証 | 内蔵電池により、10分間 |
| 停電保証用充電池 | 006P DC9V 250mAhニッケル水素充電池 |
| 外部インターフェイス | USB2.0 USBハブには接続できません |
| ACアダプタ | DC12V 1A 出力 ※付属のACアダプタをご使用しない場合は、保証対象外となります。 |
| 本体DCジャック部分の消費電流 | 待機時200mA(最大330mA) ※直接、直流電源入力を使用しないで下さい。 |
| 動作温度範囲 | -10°C～50°C |
| 動作湿度範囲 | 15%～80%(結露のないこと。腐食性ガスが無く粉塵等の汚れがないこと。) |
| 本体寸法 | 180.4(W)x100.4(H)x45(D)ケーブル、突起部除く。 |
| 本体重量 | 約335g(端子台・電池・モジュール含む) |
ダウンロード
カタログ（PDF）
WhiteLock21MM 製品カタログ
取扱説明書（PDF）
WhiteLock21MM 取扱説明書
設定ソフト
WL21MM_V100_Setup.exe（ZIPファイル）
README（PDF）
WhiteLock21MM_readme.pdf
USBドライバ
CDM212364_Setup.exe（ZIPファイル）
USBドライバ設定ソフト
WL21MM_V100_Setup.exe（ZIPファイル）
USBドライバインストール手順
WhiteLock21MM_USB_install.pdf
USBドライバアンインストール手順
WhiteLock21MM_USB_uninstall.pdf
※ 設定ソフトはWindows専用です。

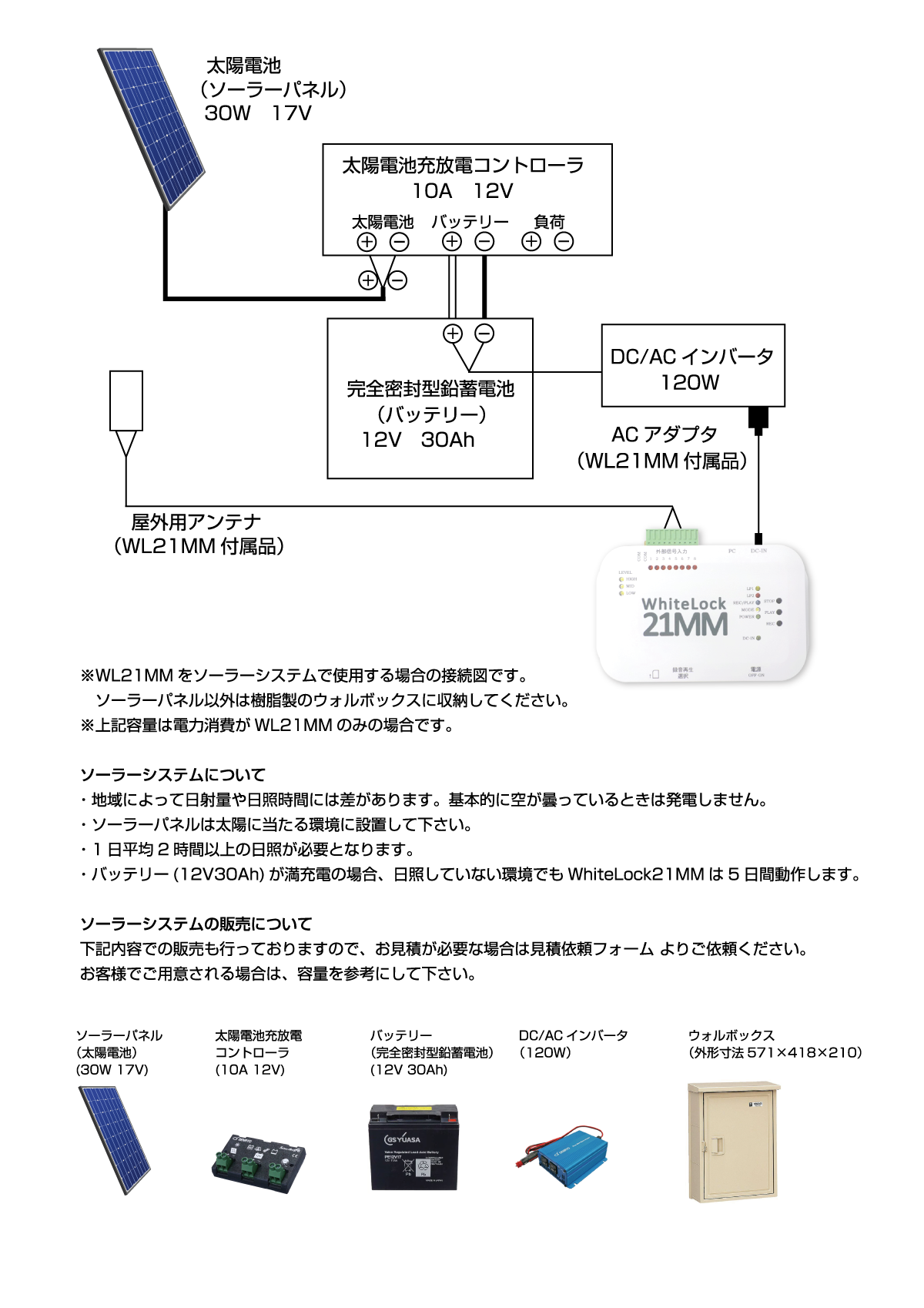

ソーラーシステムのご使用について
LTEサービス申込と料金プラン
SIMカードのお申込み方法
WhiteLock21MMは、NTTドコモの「LTEサービス」をご利用頂くことにより音声通報やSMS通報等の機能をご利用いただけます。
ドコモの回線契約済みのSIMカード(タテ25mmヨコ15mm)をお客様でご用意ください。
全国のドコモショップ窓口(またはドコモオンラインショップ)にて、SIMカードのご契約が可能です。
また、NTTドコモ回線を利用した各MVNO(格安SIM)でもSIMカードのご契約が可能です。
※「irumo(イルモ)」新規お申し込みの受付は2025年6月4日（水）をもって終了しました。
*ドコモショップ窓口へご来店の際には、必ずご購入いただきましたWhiteLock21MM本体をお持ちください。
*MVNOとは、NTTドコモなどの携帯電話会社から通信回線を借り、自社ブランドのサービスとして格安SIMを提供している事業者のことです。
*MVNOは、インターネットまたは窓口にてご契約が可能です。
ご契約にあたって
ご契約時のお手続きの際には、以下の本人確認書類および毎月のお支払いのお手続きに必要なものをご用意ください。
確認書類の詳細や事務手数料については、NTTドコモまたは各MVNO社にご確認ください。
| 本人確認書類(原本) | 毎月のお支払の手続きに必要なもの | |
|---|---|---|
| 法人 | 1.登記簿謄(抄) 本または印鑑証明書 2.来店者の本人確認書類 3.委任状または社員証または名刺 |
クレジットカードご契約者法人名義) または預金通帳とお届け印 |
| 個人 | 運転免許証 またはマイナンバーカード (個人番号カード) |
クレジットカード(ご契約者本人名義) または預金通帳とお届け印 |
