製品の特徴

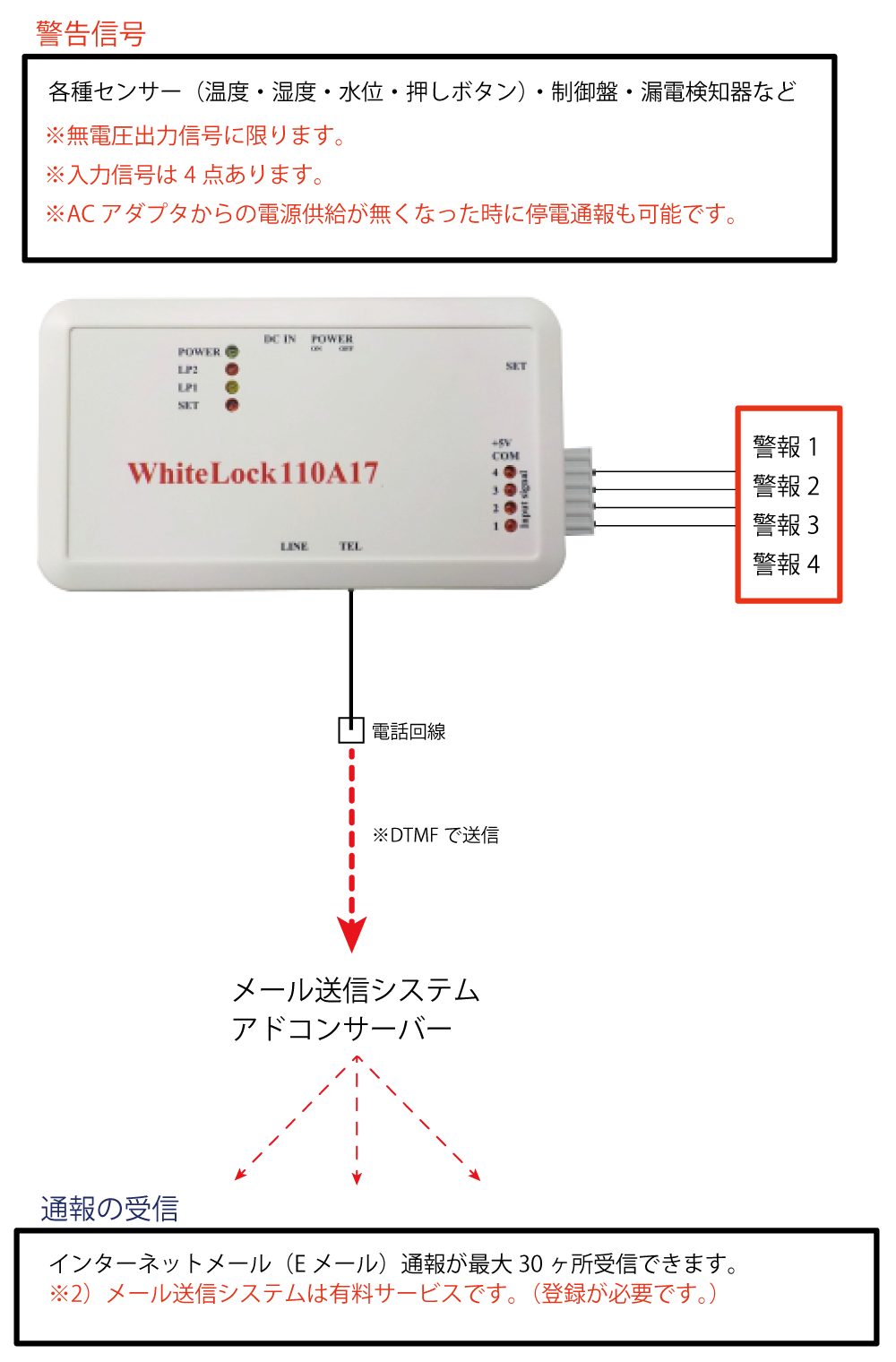

- 電話回線を使用したEメール通報
- 4接点入力対応
- Eメール通報対応
- 低価格モデル
- 停電時バックアップ電池内蔵

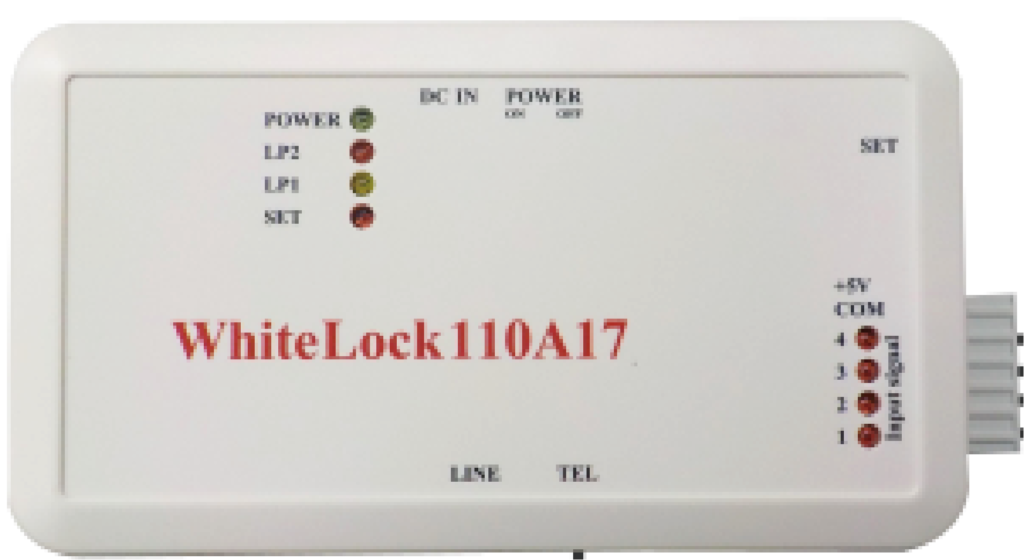

「WhiteLock110A17」( ホワイトロック110A17) は一般回線に接続してご使用するメール通報 装置です。
【使用出来る一般電話回線】
NTT 仕様のアナログ回線[2 線式のプッシュ回線またはダイヤル回線(20PPS)]、PBX(2 線式外線発信回線)、 ISDN 回線ならTA のアナログポートが利用できます。
注) モデムやターミナルアダプタなど、ルーター経由での動作保証は致しかねます。
※2023 年1 月にADSL 回線サービス終了
【内線での使用について】
内線で使用される場合、下記のすべての条件と一致するか確認してください。
受話器を上げたとき→DT( 発信音)…400Hz の連続、または、PDT( 内線発信音)…400Hz 0.25 秒 ON 0.25 秒OFF が聞こえること。
相手が話中のとき→BT( 話中音)…400Hz 0.5 秒ON 0.5 秒OFF が聞こえること。
相手を呼び出しているとき→RBT( 呼出音( プルプル音))…400Hz 1 秒ON 2 秒OFF が聞こえること。
相手が電話を切断したとき→BT( 話中音)…400Hz 0.5 秒ON 0.5 秒OFF が聞こえること。
PBX によっては電話を切断した後の話中音が4 回しか鳴らないものなどもあります。
ご注意ください。
【 使用できない電話回線 】
ビジネスホン回線、ホームテレホン回線での使用は出来ません。
※これらの回線にWL110A17 接続し通報動作を行いますと、WL110A17 が故障します。
【回線の確認方法】
NTT の電話機( 家電量販店・ホームセンターなどで市販している物) を内線へ接続し、外線へ電話がかかる回線であれば WL110A17 を接続出来ます。
外部へ電話が掛からない場合は、ビジネスホン回線、又はホームテレホン回線です。
仕様
| 対応方式 | DTMF呼出方式非常通報装置 |
|---|---|
| 適用回線 | NTT仕様で2線式のプッシュ回線、パルスダイヤル回線(20PPS) 、PBX(2線式外線発信回線)、ISDN回線ならTAのアナログポート ※2023年1月にADSL回線サービス終了 |
| 動作設定 | 電話機を接続しトーン信号にて設定 |
| 信号入力点数 | 4点(無電圧接点、オープンコレクタ) |
| 停電復電検知機能 | 本体内部に停電復電検知機能搭載 |
| 自動発信 | 入力変化 |
| 通報手段 | Eメール通報(メール送信システム利用) |
| 通報先メールアドレス | 最大30ヶ所(RFC準拠に限る) |
| 話し中検知機能 | あり(話中の場合はリダイヤル) |
| 受信装置 | 携帯電話機、パソコンなどのEメールが受信出来る端末 |
| 停電時の通報 | 電池により2時間以上 |
| 電池 | ニッケル水素充電池 006P型 9V 250mAh |
| ACアダプタ | DC12V 1A 出力 ※付属のACアダプタを使用しない場合は、保証対象外となります。 |
| 本体DCジャック部分の消費電流 | 待機時27mA(最大80mA) ※直接、直流電源入力を使用しないでください。 |
| 動作温度範囲 | 0°C～40°C |
| 動作湿度範囲 | 15%～80%(結露のないこと) |
| 周囲環境 | 腐食性ガスなきこと、粉塵等汚れの激しい場所での使用はカバー等で保護して下さい |
| 本体寸法 | 135(W)x76(H)x35(D)突起部除く |
| 本体重量 | 約230g 端子台・電池込みの本体重量 |
