リモコン8N

特定小電力無線／単方向信号伝送装置

リモコン8N 送受信セット

83,600円

購入ページへ → お問い合わせ

製品の特徴

特定小電力無線使用
免許・資格不要
8接点入力対応
見通し距離約100m
送受信機セット

【機能と特徴】

◎「リモコン8N」は送信入力8 点、受信出力8 点の接点入出力信号を装備しております。
◎入力信号の状態を常時監視し、入力信号が相手方の出力信号と常に同じ状態となるよう無線で伝送します。

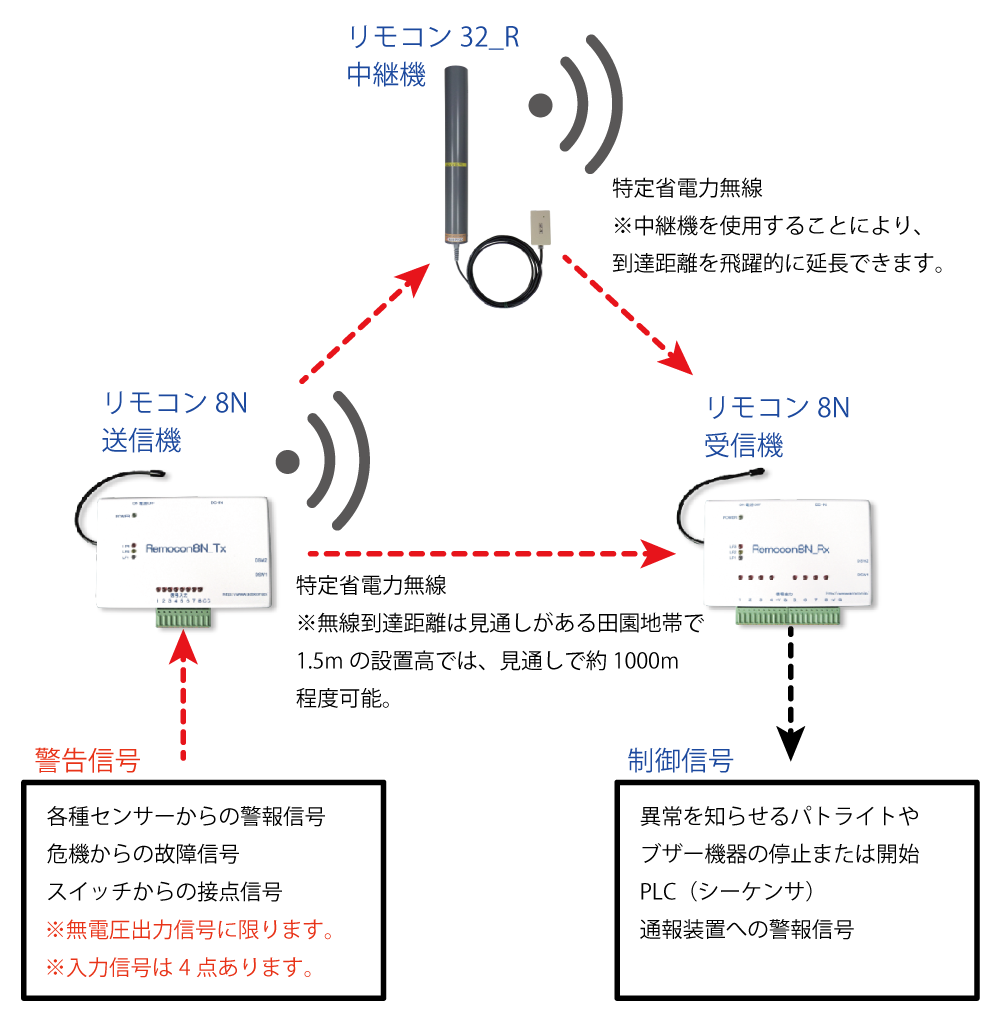

◎システムは、送信機と受信機及び中継機( リモコン32_R) で構成されます。
◎接点入力回路にはフォトカプラを、出力回路はMOS FET リレーを採用し、優れたアイソレーション特性を実現しています。
◎入力、出力の端子は取り外しが可能なので簡単に組み込み配線ができます。

電波の伝わり方

電波の伝わり方は、様々な自然現象の影響も受けます。よって常に一定というわけではありません。
電波は送信機のアンテナから発せられ、空間を伝搬して受信機のアンテナで受信されます。
電波は光と同じような性質を持ち、一直線に進んでいきます。( 直接波)
アンテナ間に障害物が存在しない状態を見通しと言います。( 見通し伝搬)
※リモコン8N は、アンテナのみを屋外に出すことは出来ませんので、本体ごと樹脂性のウォールボックスに入れ、お互いが見える場所へ設置すると電波の距離が伸びます。
※ガラスは電波を通しますので、お互い本体を窓際( 室内) に設置されても良いでしょう。

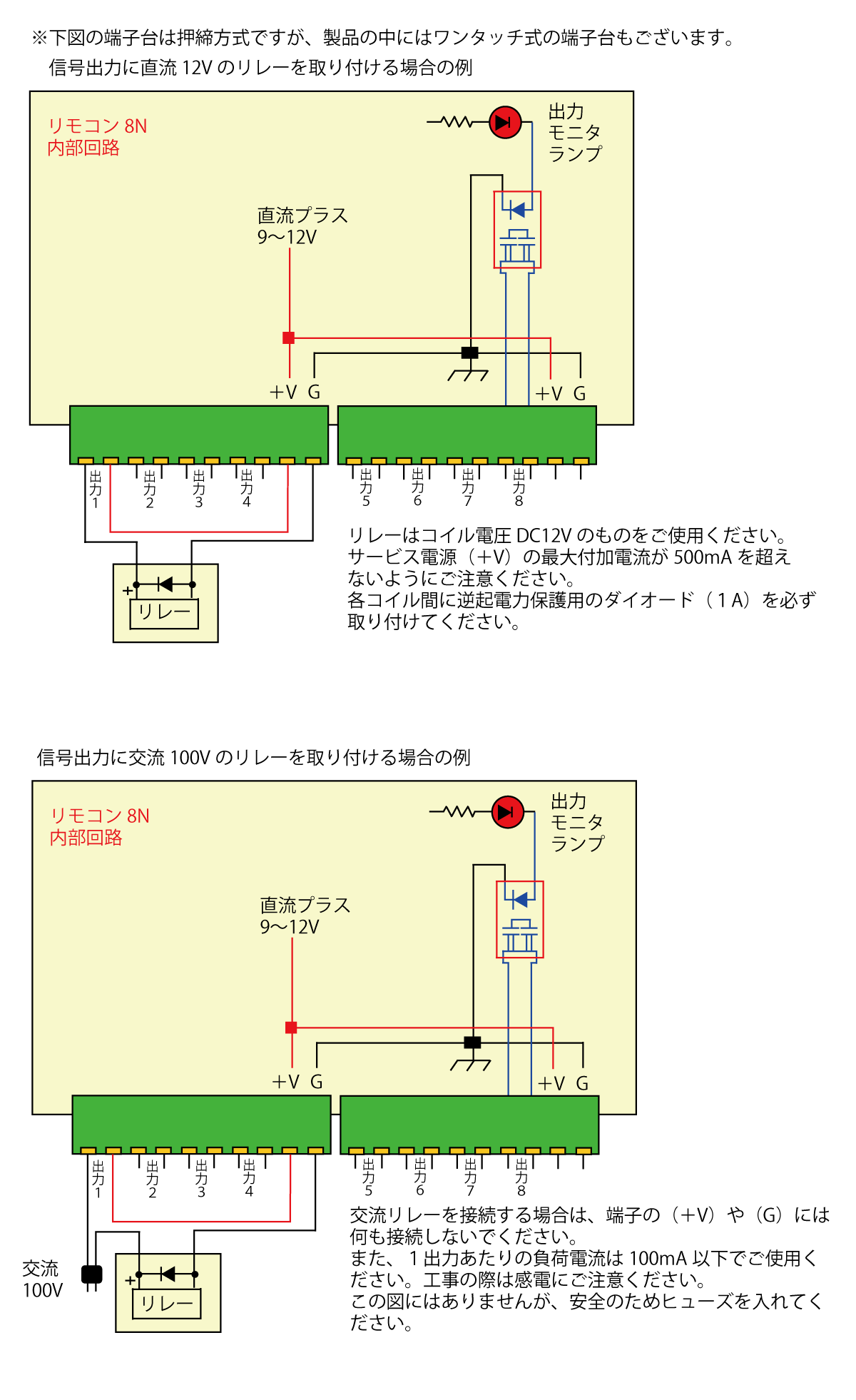

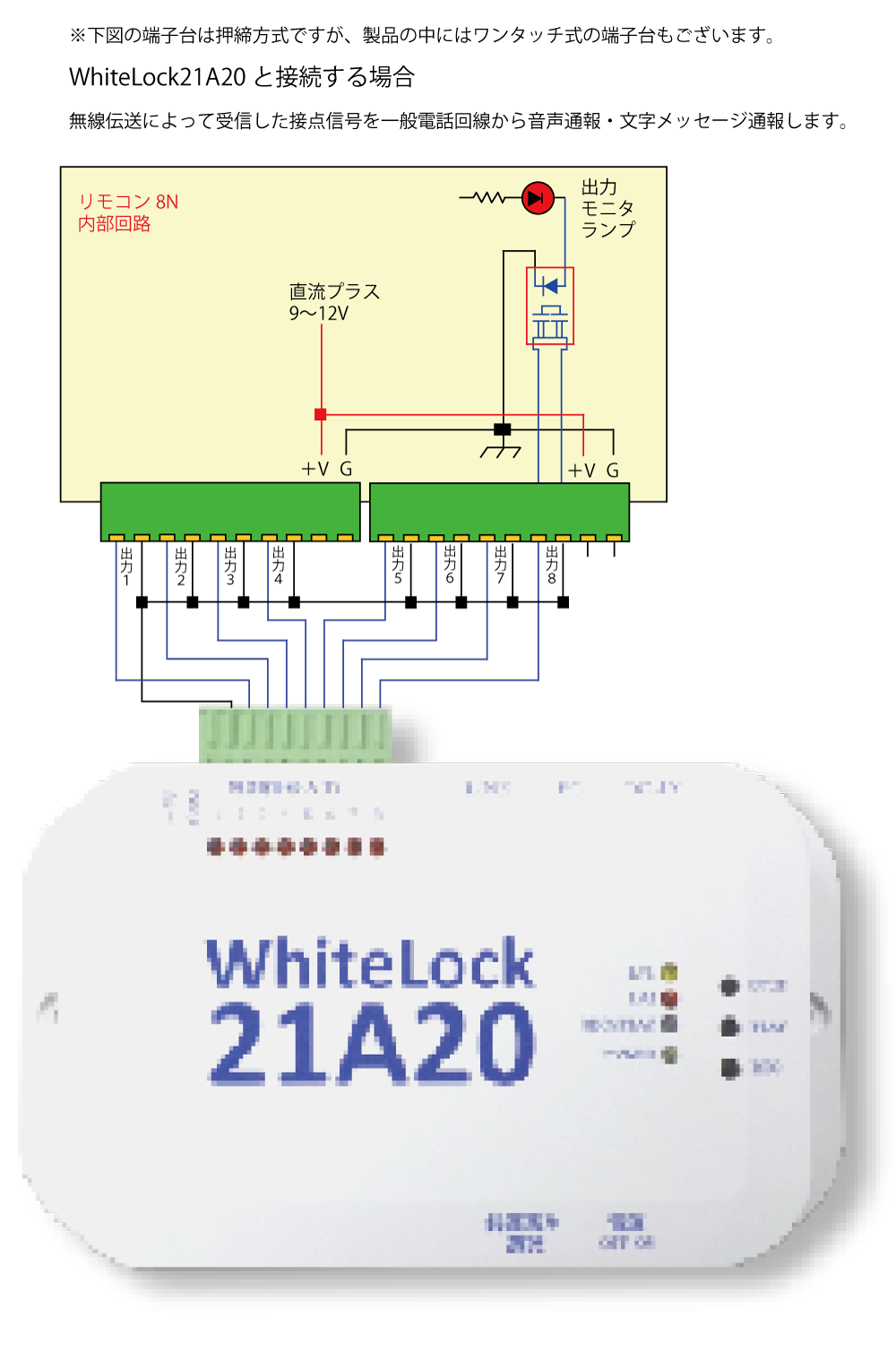

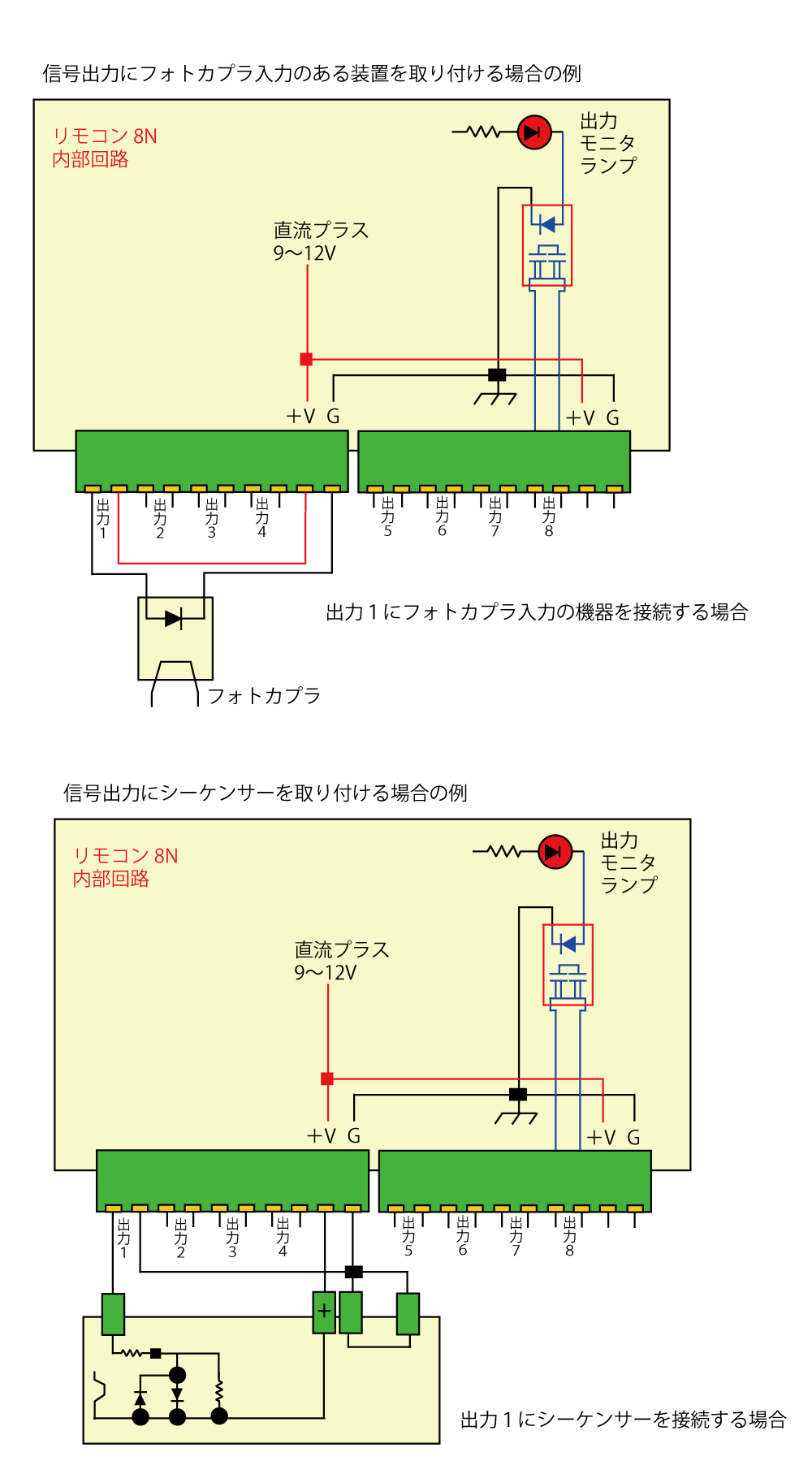

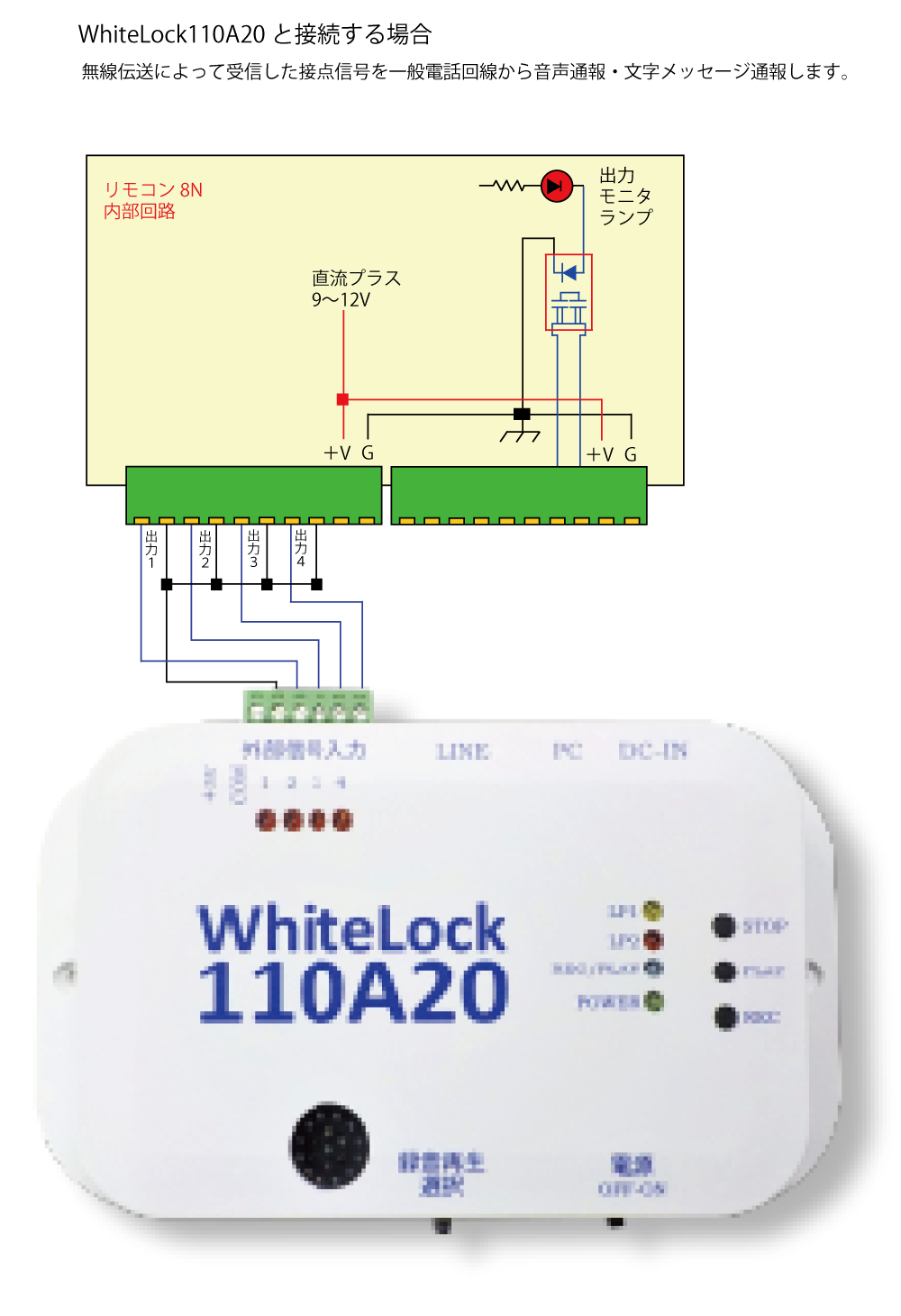

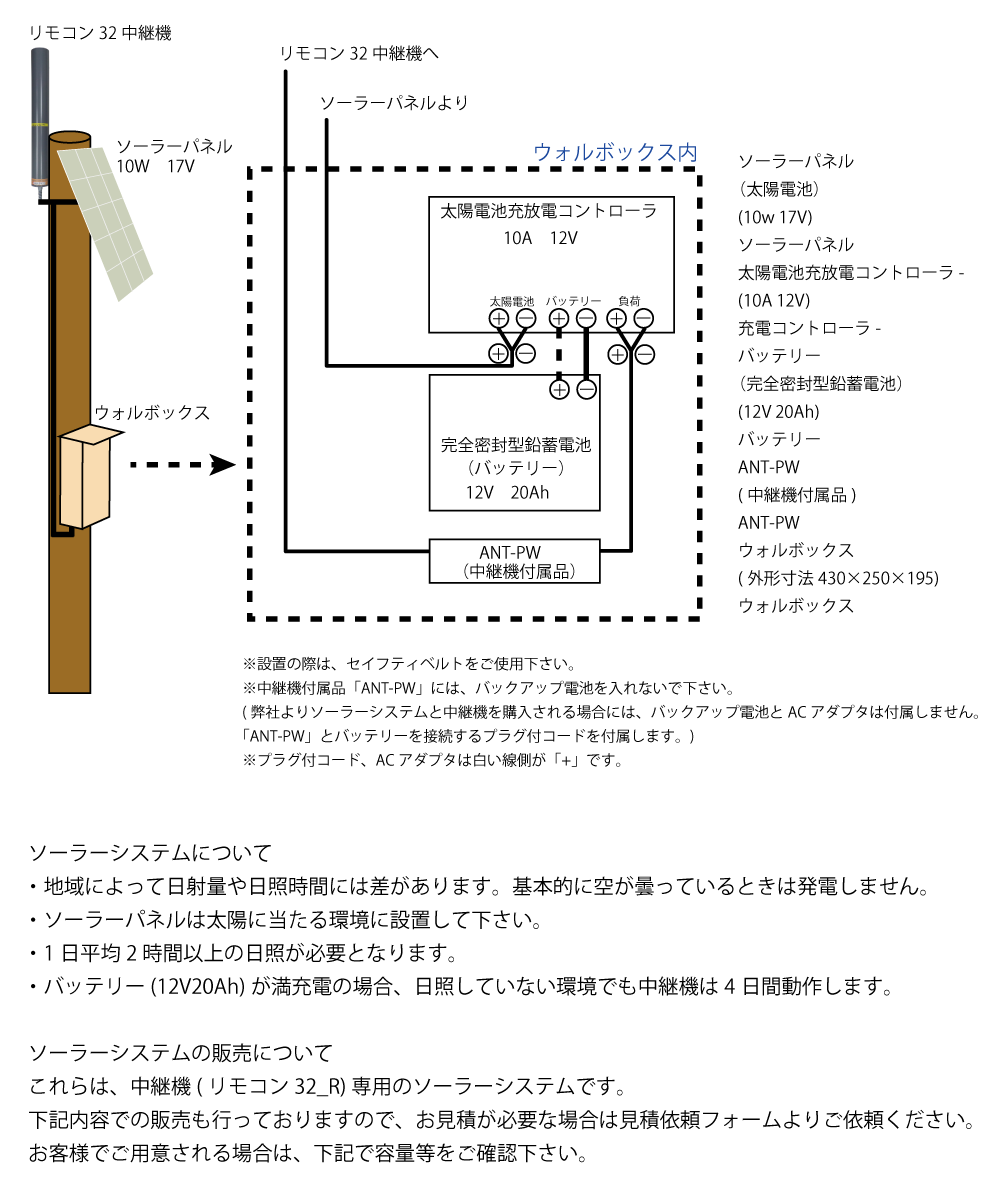

取り付け方とシステム構築例

仕様

一般仕様

電源電圧	AC100V (-15%～+10%、50/60Hz) *付属のスイッチング式ACアダプタを使用
直流入力部電源電圧	DC 9.5V(±5%)
直流入力部消費電流	送信機待機時約35mA
受信機待機時	約36mA
消費電力	最大13VA以下 (AC100V)
信号入力	無電圧入力(短絡時電流3mA未満) 入力抵抗50Ω以下であること
受信機信号出力	フォトモスリレー出力
1回路の最大負荷容量	100mW
受信機オプション電源	出力電圧 9.5V(±5%)
最大負荷容量	500mA
停電保証	なし
使用温度範囲	0°C～40°C
使用湿度範囲	35%～85%RH(結露しないこと)
使用環境	屋内、腐食性ガス、粉塵のないこと
外形寸法	115.4mm(W)×125.0mm(H)×38.0mm(D) 本体に取付足を付けた状態
質量	約180g(本体、取付足含む)

無線仕様

無線の種類	技術基準適合証明取得済み特定小電力機器
技術基準	ARIB STD-T67準拠
到達距離	見通しがある田園地帯で1.5mの設置高では、約1000m程度可能です。 (ただし、雑音の少ない環境で、周辺の影響を受けない場合に限ります。建物や山などの障害物がある場合等設置条件により距離は短くなります)
通信形態	1:1、中継機(リモコン32_R)最大10 局まで
電波出力	10mW
無線周波数帯	429.2500MHz～429.7375MHz
チャンネル数	40
誤り訂正機能	エラー訂正プロトコル(リードソロモン符号)
混信対策	無線チャンネル自動切り替え
