リモコン32N

【機能と特徴】

極めて低コストで簡単な構築を可能にする、遠距離双方向信号伝送装置がここにあります!!

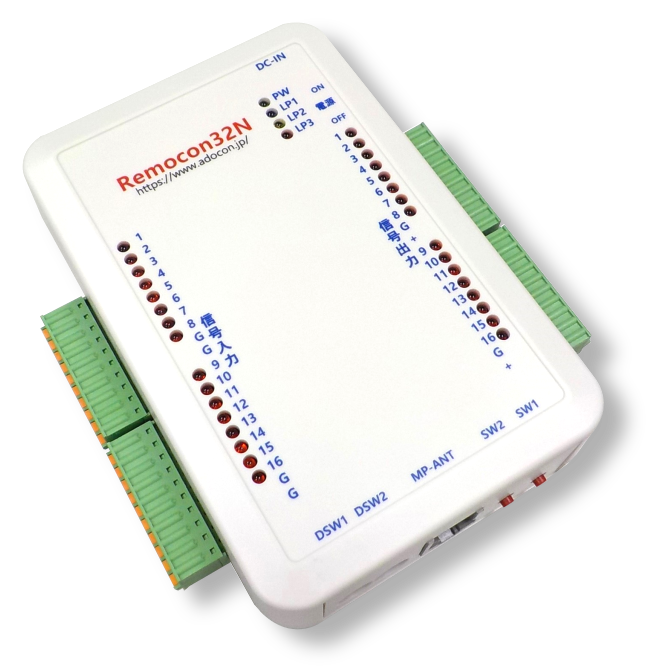

リモコン32Nとアンテナユニット拡大 「リモコン32N」は特定小電力無線を使用する双方向信号伝送装置です。
「リモコン32N」は2台1組で使用します。16点の信号(接点やオープンコレクタ信号)を相手側の「リモコン32N」に送るとともに相手側の「リモコン32N」からの16点の信号を受けることが出来ます。

本体とアンテナは分離していて、アンテナを「リモコン32N」本体から最大50mまで延長可能です。
従来の製品は、アンテナ一体型である為、制御盤内や地下室、ビル内などの環境では到達距離が短くなり、実際に利用できるエリア狭くなってしまう欠点がありました。本製品はアンテナの位置を任意に設定し、電波の環境を良
くすることで見通し距離を飛躍的に伸ばすことが出来ます。
見通しがある田園地帯で1.5mの設置高では、約1000m程度可能です。(ただし、雑音の少ない環境で、周辺の影響を受けない場合に限ります。建物や山などの障害物がある場合等設置条件により距離は短くなります)
また、中継機「リモコン32_R」を利用することで、更に距離を伸ばすことも出来ます。
※見通しとは、アンテナ同士が見える状態です。遮へい物などでアンテナ同士が見えない状態は、見通しとは言えません。

信頼性を高める為、自動チャンネル変更機能を搭載しました。これにより、妨害電波や、同一規格の他社の無線機器による混信を回避できます。
離れた場所にある機器を手元で操作したり、 離れた場所にあるセンサーの信号をモニターしたり、あるいは、離れた場所にある機器どうしを自動で連動させたりといった用途に大変手軽にお使いいただける製品です。

無線を使う関係で、欠点もあります。有線で伝送すれば瞬時に信号を送ることが出来ますが、本装置は、一対一で使用したときは約5分の1秒の遅れが発生します。これらの欠点の影響が問題にならないのであれば、数百メー
トル電線を引く高額な工事代や、道路横断をしなければならない為に電話回線や専用線を介して信号を伝送しなければならないなどの問題は、「リモコン32N」を導入いただくことにより、極めて低コストで簡単に構築すること
ができます。

システム構築例

その他補足事項

双方向伝送装置

信号入出力を各16点持っています。 「リモコン32N」は2台一組で連動し、各機器の出力信号が相手側の入力信号と常に同じになるように動作します。

通信距離

無線到達距離は見通しがある田園地帯で1.5mの設置高では、約1000m程度可能です。
(ただし、雑音の少ない環境で、周辺の影響を受けない場合に限ります。建物や山などの障害物がある場合等設置条件により距離は短くなります)※見通しとは、送信機と受信機のアンテナ同士が見える状態です。遮へい物などでアンテナ同士が見えない状態は、見通しとは言えません。

中継機能

「中継機(リモコン32_R)」を複数台(最大10台)使用することにより、到達距離を飛躍的に延長できます。

通信の信頼性

双方向通信により相手側機器が信号を確実に受け取ったことを確認し、確認できなかった場合は再送信します。 「リモコン32N」は40チャンネルの無線帯域を持っています。使用中のチャンネルが妨害電波等で通信状態が悪くなった場合、自動的に最適なチャンネルへの切り替えを行います。また、強力なエラー訂正機能を搭載しています。

グループID設定機能

「リモコン32N」「リモコン32_R」にはグループIDの設定機能があり、同一グループIDの機器同士でのみ通信が行われます。グループIDは基板上のロータリースイッチによる簡単な操作で設定できます。グループIDは0～Fの16通りありますので、同じ通信エリア内で最大16系統の「リモコン32N」が使用できます。
